Hur förbättrar en DB -trådsele anslutningsstabilitet och systemeffekt?

DeDB trådseleSpelar en viktig roll i moderna elektroniska och kommunikationssystem, vilket ger stabila, effektiva och organiserade kopplingar mellan olika komponenter. Den här artikeln utforskar i djupetvadEn DB -trådnät är,varförDet är viktigt i olika branscher ochhurDet förbättrar tillförlitligheten och signalintegriteten. Genom att presentera detaljerade tekniska parametrar, funktionslistor och professionella tabeller hjälper det läsarna att förstå strukturen, funktionaliteten och prestandanormerna för DB -trådsele. Innehållet svarar också på tio vanliga frågor som kunder ofta har, vilket säkerställer tydlighet och teknisk transparens. Slutligen introducerar artikelnDongguan Signalorigin Precision Connector Co., Ltd., en professionell tillverkare som är dedikerad till högkvalitativa DB-trådselösningar och inbjuder läsarna att kontakta företaget för anpassad service och teknisk support.

Innehållsförteckning

1. Vad är en DB -trådsele och varför det betyder något

2. Hur DB Wire -sele fungerar och viktiga tekniska parametrar

3. Vanliga frågor: Vanliga frågor om DB -trådsele

4. Om Dongguan Signalorigin Precision Connector Co., Ltd. & Sammanfattning / kontakt

1. Vad är en DB -trådsele och varför det betyder något

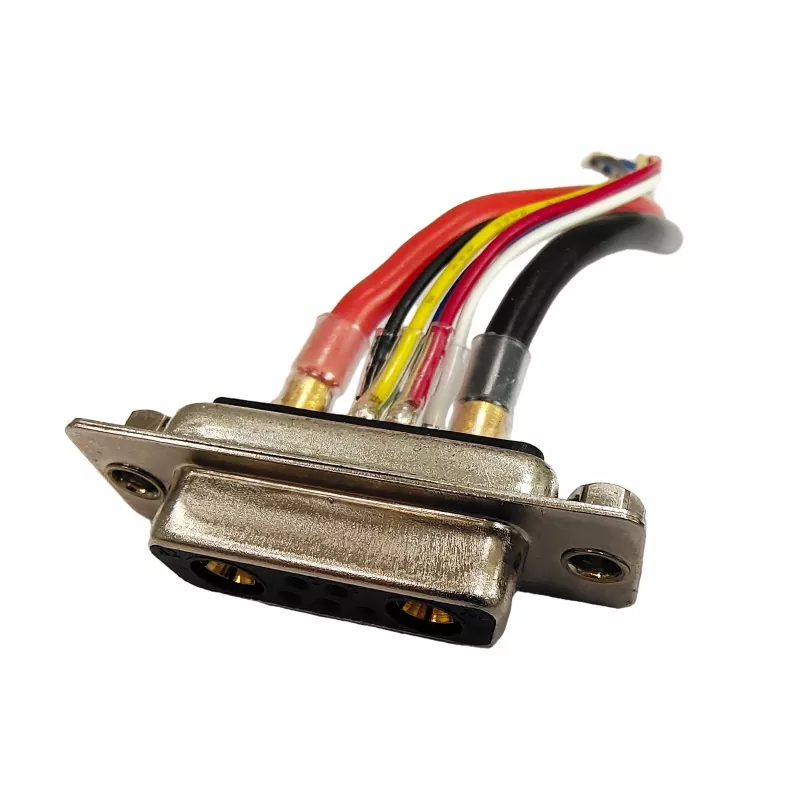

A DB trådseleAvser en ledningsenhet byggd kring ett DB (eller "dB") kontaktgränssnitt, som kombinerar flera enskilda ledningar, terminaler, skärmning och skyddande ärm i en enda integrerad sele som avslutas till en eller flera dB-kontakter (t.ex. DB-9, DB-15, DB-25, DB-44, DB-5, etc.). Dessa sele är vanliga i datakommunikation, instrumentering, industriella kontrollsystem, flygplan och bildiagnostik.

Genom att buntra ledningar i en vävstol och integrera dem i DB -kontaktgränssnittet, garanterar en DB -trådsele signalintegritet, korrekt stiftkartning, konsekvent skärmning och förenklad installation. I huvudsak är det nervsystemet som länkar kortnivå eller systemnivåelektronik till externa system via DB-kontakter.

Varför ärDB trådseleviktigt (och växer efterfrågan)?

• Signalintegritet och brusundertryckning: DB -kontakter har ofta känsliga analoga eller digitala signaler; En sele säkerställer skärmning, korrekt jordning och kabel routing för att minska EMI (elektromagnetisk störning).

• Modularitet och skalbarhet: Att använda DB -kontakter kan system vara modulära - plugging/koppla av delsystem är enklare jämfört med lösa ledningar.

• Tillförlitlighet och underhållbarhet: En konsoliderad sele är lättare att testa, inspektera, ersätta eller reparera än många enskilda ledningar.

• Växande användning i avancerade system: Med spridningen av instrumentering, datainsamling och kontrollsystem (t.ex. industriell automatisering, EV -diagnostik, flyg-) är DB -sele mer efterfrågade.

• Marknadstillväxttrender: Automotive Wiring Harness Market beräknas nå över 125 miljarder USD år 2035, drivet av EV -adoption och avancerad elektronik.

• Komplexitetsminskning och effektivitet i tillverkningen: Strömlinjeformning av sele design sänker produktionskostnaden, förkortar ledtiderna och minskar felfrekvensen.

2. Hur DB Wire Harness fungerar och viktiga tekniska parametrar

Hur gör aDb vie seleArbete?

1. Val av tråd och förberedelser- Välj lämplig ledarmätare, isoleringstyp och skärning beroende på signal (effekt, data, analoga) och miljöförhållanden.

2. Routing och buntning- Grupptrådar i logiska grenar, applicerar ärm, slipsomslag eller flätad sköld.

3. Uppsägning och anslutningsintegration- crimp eller löd varje tråd på en terminal, sätt in i DB -anslutningshus (stift / uttag), applicera backskal eller töjningsavlastning.

4. Skärmning och jordning- Anslut sköld till skal eller markpunkt för att upprätthålla EMI -prestanda.

5. Testning och validering-Kontinuitet, isoleringsmotstånd, högpotentiella (HIPOT) -tester och dragtester.

6. Slutlig montering och installation- Selen är ansluten till DB -gränssnittet i båda ändarna och ger signalvägar från ett system till ett annat.

Nyckel tekniska parametrar

Nedan är en tabell som sammanfattar typiska och anpassade specifikationer förDB trådsele:

Här är också en funktionslista som kunder ofta begär:

• Breakout-grenar eller understöd

• Färgkodade ledningar och märkta taggar

• Övermoldade kontaktstövlar för töjningsavlastning

• Robusta ryggskal, gjutning eller tätning för miljöskydd

• Anpassade vändningar, parskärmning eller kontrollerad impedans för differentiella par (t.ex. RS-422, kan, Ethernet via DB)

Exempelmodellspecifikation

Dessa specifikationer illustrerar hur aDB trådselekan anpassas efter stränga tillämpningsbehov.

3. FAQ: Vanliga frågor omDB trådsele

Nedan är en lista med cirka tio vanliga frågor (i Q & A -format) som potentiella kunder ofta frågar om DB -trådsele, tillsammans med korta men tydliga detaljerade svar.

F1: Vad står "DB" för i DB -trådsele?
A1: "DB" hänvisar till familjen D-Subminiature Connector. "B" indikerade historiskt en specifik skalstorlek i äldre nomenklatur (även om många idag hänvisar löst till DB-9, DB-15, etc.). Den rätta termen är D-sub, men "DB" används i stor utsträckning i branschen.

F2: Kan en DB -trådsele bära både signal- och kraftledningar?
A2: Ja. Du kan inkludera kraftledningar (t.ex. 12 V, 24 V) tillsammans med signallinjer i samma sele, så länge trådmätare, isolering och tvärtal/EMI-design hanteras korrekt.

F3: Hur säkerställer du skärmning och markintegritet i DB -sele?
A3: Använd enskilda parnivåsköldar eller folie + fläta, slipssköldavlopp till kontaktskalet eller markstiften, håll konsekventa jordningspunkter och undvik markslingor.

F4: Vilken testning rekommenderas för DB -trådsele?
A4: Kontinuitetstest, isoleringsmotståndstest, Hipot (hög potential) test och mekaniskt dragtest. Dessutom kan funktionell signalverifiering (t.ex. bitfelfrekvens för datalinjer) användas.

F5: Kan DB-sele stödja höghastighetsdata (t.ex. Ethernet, RS-485)?
A5: Ja. Genom att använda tvinnade par, kontrollerade impedanslinjer och skärmning kan DB-sele stödja höghastighetsprotokoll så länge signalintegritet bevaras.

F6: Vilka material är bäst för isolering i hårda miljöer?
A6: FEP, ETFE, PTFE eller XLPE är idealiska för exponering för hög temperatur, kemisk eller flam. De överträffar standard PVC i robusthet.

F7: Vad är den typiska ledtiden för anpassade DB -ledningsbeställningar?
A7: Ledtid beror på komplexitet, kvantitet och testkrav, men varierar ofta från 4 till 8 veckor. Snabba alternativ kan vara möjliga.

F8: Hur hanteras trådetiketter och färger i DB -sele?
A8: Vi kan färgkodsledare och anbringa etiketter, värmekränkmarkering eller märka varje tråd baserad på kunddokumentation för att underlätta installation och underhåll.

F9: Är standard DB -ledningsnät ROHS / IPC -kompatibla?
A9: Ja, standardsele kan tillverkas för att följa ROHS och IPC/WHMA-A-620 (klass 2 eller klass 3 beroende på applikationen).

F10: Vilken är den maximala längden som en dB -sele förblir tillförlitlig?
A10: Det beror på signaltyp och elektriska specifikationer, men längder på 10–20 meter är genomförbara i många kontroll- eller instrumenteringsinställningar. Under mycket långa körningar måste impedans, spänningsfall och signalintegritet utformas noggrant.

Dessa vanliga frågor hjälper till att vägleda utsikterna och förbättra SEO genom att matcha riktiga användarfrågor.

4. Om Dongguan Signalorigin Precision Connector Co., Ltd. & Sammanfattning

Dongguan Signalorigin Precision Connector Co., Ltd.är en ledande tillverkare som specialiserat sig på precisionskontakter, kabelmonteringar och anpassade ledningslösningar för trådsele. Vår expertis inkluderar DB Wire Harness design, produktion och kvalitetssäkring. Vi tjänar en global kundkrets över industriella automatisering, flyg-, telekommunikation, instrumentering och bilsektorer.

Vi är stolta över:

• Fullt interna kapacitet: Kabelskärning, trådstrippning, crimping, övermoldning, testlaboratorier

• Efterlevnad av internationella standarder (IPC/WHMA, ISO, ROHS)

• Anpassad teknisk support och snabb prototyper

• Pågående investeringar i automatisering och kvalitetssystem

Sammanfattning och uppmaning till handling

Sammanfattningsvis är DB -trådsele kritiska möjliggörare i dagens komplexa elektriska och datasystem, vilket erbjuder modularitet, tillförlitlighet, skärmning och effektiv installation. Att förstå "vad, varför, hur" gör det möjligt för systemdesigners och köpare att specificera sele som verkligen matchar prestandabehov. PåDongguan Signalorigin Precision Connector Co., Ltd., Vi tar över många års teknikdjup och tillverkning av excellens för att leverera DB -ledningslösningar som uppfyller dina mest krävande specifikationer.

Kontaktaoss om du vill diskutera dina DB -ledningsbehov eller begära en anpassad offert -kontakta oss.
